MeetinstructiesMONUMO Enkelzijdig oprolbaar vliegenscherm
De lange levensduur en probleemloze werking van dit product hangen niet alleen af van de hoogwaardige fabricage, maar ook van een correcte montage en installatie. Om ervoor te zorgen dat het vliegenscherm perfect past, moet het te plaatsen oppervlak nauwkeurig en zorgvuldig worden opgemeten.
Het is van essentieel belang om de onderstaande schematische tekeningen strikt te volgen.

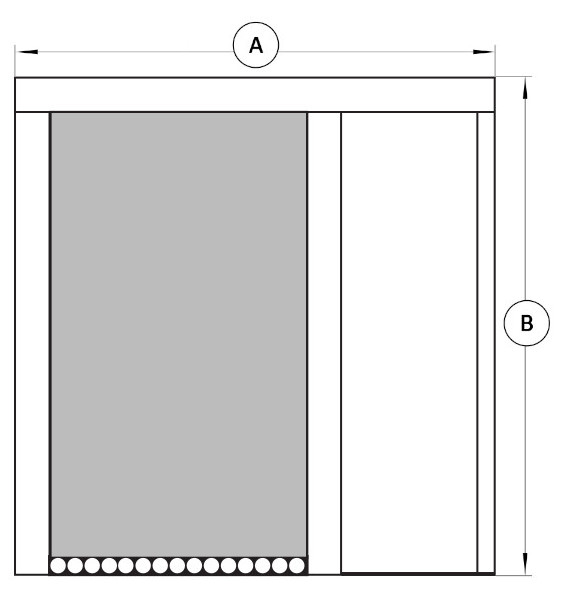

Installatie in de nis
- A - BREEDTEDit is de breedte van de uitsparing voor de buitendeur.
- B - HOOGTEDit is het hoogste punt waarop de buitendeur terugzakt.
Als de afmetingen van de uitsparing op verschillende punten variëren, moet de kleinste afmeting worden gebruikt om een gemakkelijke installatie te garanderen.
Het MONUMO vliegenscherm kan gebruikt worden voor deuren die naar binnen opengaan.
Afmetingen A en B zullen de uiteindelijke productafmetingen zijn.
Installatie buiten de uitsparing
- A - BREEDTEDit is de breedte van de uitsparing voor de buitendeur.
- B - HOOGTEDit is het hoogste punt waarop de buitendeur terugzakt.
Wij adviseren een hor van 50 tot 228 mm breder (meer details vindt u in de afbeelding onder het gedeelte 'Hornhorvarianten') en 50 mm hoger dan de uitsparing. Dit zorgt voor een eenvoudige installatie en voorkomt dat het beweegbare profiel ruimte in de doorgang inneemt wanneer het gaas is ingetrokken.
Het MONUMO vliegenscherm kan gebruikt worden voor deuren die naar binnen opengaan.
Afmetingen A en B zullen de uiteindelijke productafmetingen zijn.
Varianten
MONUMO enkelzijdig vliegenscherm
MONUMO Dubbelzijdig vliegenscherm
*1P - MONUMO enkelvoudig bediend vanaf rechts; 1L - MONUMO enkelvoudig bediend vanaf links
Afmetingen van andere componenten
Zijprofiel met magneet
Zijprofiel met clips
Bovenrail met afdichtingen
PVC onderrail
Inclined PVC onderrail 7°
*Alle afmetingen worden in millimeters weergegeven.
