Meting
Venetiaanse Jaloezieën
Meet instructies
interne zonwering
Een lange en probleemloze werking van het raamluik hangt niet alleen af van de hoge kwaliteit van de afwerking, maar ook van de juiste montage en montage. Om het diafragma perfect te laten passen, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende ondersteunende tekeningen moeten strikt worden nageleefd.

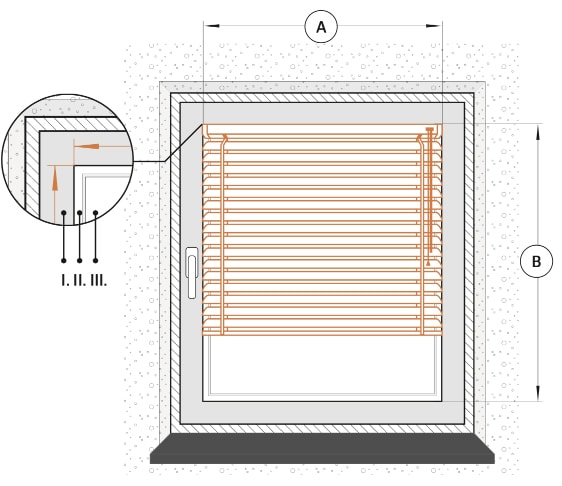

Montage tussen glaslatten
- A - BREEDTE Dit is de breedte van het "licht" van het glas.
- B - HOOGTE Dit is de hoogte van het "licht" van het glas.
- I - Raamkozijn
- II - glaslat
- III - Glas
Montage op glaslatten
- A - BREEDTE Dit is de breedte van het glas met glaslatten.
- B - HOOGTE Dit is de hoogte van het glas met glaslatten.
- I - Raamkozijn
- II - glaslat
- III - Glas
Installatie in de vensternis
- A - BREEDTE RAAMUITSPARING Als de breedte van de uitsparing op alle punten niet gelijk is, moet de kleinste maat van de uitsparing genomen worden. 5 mm is de afstand die moet worden afgetrokken van de breedte van de raamuitsparing om de jaloezieën vrij te kunnen installeren.
- B - HOOGTE VAN DE RAAMNISSING Indien de hoogte van de nis niet op alle punten gelijk is, moet de kleinste afmeting van de nis worden genomen. 5 mm is de afstand die moet worden afgetrokken van de hoogte van de raamuitsparing om de jaloezieën vrij te kunnen installeren.
* Het bovenste mechanisme van de jaloezieën is ongeveer 2 cm hoog (als je hebt gekozen voor jaloezieën met 50 mm lamellen, wordt het bovenste mechanisme 5 cm hoog).
* Onthoud dat na het oprollen van de jaloezie de hoogte van het mechanisme toeneemt met de dikte van het lamellenpakket, wat in sommige gevallen het openen van het raam kan hinderen.
* De hoogte van de lamellenpakketten vindt u in de omschrijvingen van de jaloezieën.
Wandmontage
- A - BLINDE BREEDTE
- B - BLINDHOOGTE
- C - BREEDTE RAAMNISSING
- D - HOOGTE RAAMNISSING
Gebruik deze optie als je de jaloezieën aan de muur wilt bevestigen. We raden aan om het luik ongeveer 8-10 cm breder en 8-10 cm hoger te maken dan de raamuitsparing, zodat er geen openingen zijn.
* Het bovenste mechanisme van de lamellen is ongeveer 2 cm hoog (als u kiest voor lamellen met lamellen van 50 mm, wordt het bovenste mechanisme 5 cm hoog).
Niet-invasieve installatie op de raamvleugel
- A - BREEDTE Het is de breedte van het glas samen met de glaslatten.
- B - HOOGTE Dit is de hoogte van de raamvleugel
- I - RAAMKOZIJN
- II - BEGLAZINGSKRAAL
- III - GLAS
*Alle afmetingen zijn aangegeven in millimeters
Vouwgordijnen
Meetinstructie
Vouwgordijnen
De lange en probleemloze werking van het raamluik hangt niet alleen af van de hoge kwaliteit van zijn prestaties, maar ook van de juiste pasvorm en montage. Om ervoor te zorgen dat de iris perfect past, moet de gekozen plaats correct en zorgvuldig gedimensioneerd zijn.
De volgende tekeningen in het hulpstuk moeten strikt worden nageleefd.
Montage in de raamnis
- A - BREEDTE VAN DE RAAMUITSPARING Als de breedte van de opening in alle punten niet gelijk is, dan moet de kleinste afmeting van de opening hetzelfde zijn. 5 mm is de afstand die moet worden weggenomen van de breedte van de raamuitsparing voor vrije installatie op de jaloezie.
- B - HOOGTE VAN DE RAAMNISSING Als de hoogte van de spouw niet op alle punten gelijk is, dan moet de kleinste afmeting van de spouw gelijk zijn. 5 mm is de afstand die moet worden weggenomen van de hoogte van de raamuitsparing voor vrije installatie op de jaloezie.
Montage op het raamkozijn - niet-invasieve optie
- A - BREEDTE Het is de breedte van het glas met glaslatten
- B - HOOGTE Dit is de hoogte van de bovenkant tot de onderkant van het frame.
Wand-/plafondmontage
- A - BREEDTE ROL Dit is de totale breedte van de jaloezieën. Er moet aan worden herinnerd dat de jaloezie breder was dan de raamuitsparing, min. 5-8 cm zodat er geen licht is na het verlaten ervan.
- B - HOOGTE ROLLER Dit is de totale hoogte van de jaloezieën. Opgerold bereikt het vouwgordijn een hoogte van 22 tot 35 cm, afhankelijk van de lengte.
- C - BREEDTE VAN DE RAAMNISSING
- D - HOOGTE RAAMNISSING
* Alle afmetingen zijn in millimeters
* Opgerold bereikt het rolgordijn een hoogte van 22 tot 35 cm, afhankelijk van de lengte van het rolgordijn.
Beschikbare modellen
Model 2
Rolgordijn met ronde beugels * (4 mm)
in een transparante horizontale tape. Pakket 23 cm
Model 3
Blind met ronde beugels * (3 mm)
in de achterkant van de stof. Pakket 21 cm
Verticale Jaloezieën
Meetinstructies Verticale jaloezieën (verticale)
De lange en probleemloze werking van de raamafdekking hangt niet alleen af van de hoge kwaliteit van de fabricage, maar ook van de juiste montage en montage. Om de opening perfect te laten passen, moet de geselecteerde locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende hulptekeningen moeten strikt worden nageleefd.
Vastgebout - raamuitsparing
- A - RAAMNISBREEDTE Indien de nisbreedte niet op alle punten gelijk is, moet de kleinste nismaat genomen worden. 5 mm is de afstand die moet worden afgetrokken van de breedte van de raamuitsparing om de jaloezieën vrij te kunnen installeren.
- B - RAAMNISHOOGTE Indien de nishoogte niet op alle punten gelijk is, dient de kleinste nismaat genomen te worden. 5 mm is de afstand die moet worden afgetrokken van de hoogte van de raamuitsparing om de jaloezieën vrij te kunnen installeren.
Vastgebout - muur of plafond
- A - SLUITERBREEDTE
- B - SLUITERHOOGTE
- C - BREEDTE RAAMUITSPARING 100 mm is de aanbevolen afstand die moet worden opgeteld bij de breedte van de raamuitsparing om openingen te voorkomen.
- D - HOOGTE RAAMUITSPARING 100 mm is de voorgestelde afstand die moet worden opgeteld bij de breedte van de raamuitsparing om openingen te voorkomen.
*Alle afmetingen zijn aangegeven in millimeters.
Geplooide Jaloezieën
Venetiaanse jaloezieën
meet instructies
De lange en probleemloze werking van de raamafdekking hangt niet alleen af van de hoge kwaliteit van de fabricage, maar ook van de juiste montage en montage. Om de opening perfect te laten passen, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende hulptekeningen moeten strikt worden nageleefd.
Montage tussen de glaslatten
- A - BREEDTE Dit is de breedte van het "licht" van het glas (exclusief de pakking).
- B - HOOGTE Dit is de hoogte van het "licht" van het glas (exclusief de pakking).
- I - RAAMKOZIJN
- II - BEGLAZINGSKRAAL
- III - GLAS
*De plooi werkt in het licht van het glas in de ruimte tussen de glaslatten. (Meet bij het nemen van de maat de maat van het glas ZONDER PAKKINGEN) neem alleen de maat van het GLAS! hierdoor kan de plooi goed en vrij werken.
Niet-invasieve installatie op de raamvleugel
- A - BREEDTE Het is de breedte van het glas samen met de glaslatten.
- B - HOOGTE Dit is de hoogte van de raamvleugel
- I - RAAMKOZIJN
- II - BEGLAZINGSKRAAL
- III - GLAS
*Alle afmetingen zijn aangegeven in millimeters
MINI Rollo
Meetinstructies Rolgordijn MINI
Een lange en probleemloze werking van de jaloezie hangt niet alleen af van de hoge kwaliteit van de afwerking, maar ook van de juiste montage en montage. Om ervoor te zorgen dat het rolgordijn perfect past, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende hulptekeningen moeten strikt worden nageleefd.
Vrijhangende MINI
- A - BREEDTE Dit is de breedte van het glas samen met glaslatten. We meten op de plaatsen waar de glaslat aansluit op het kozijn. Breedte A is de breedte van de stof.
- B - HOOGTE Het is de hoogte van de bovenrand van het raamkozijn tot de plaats waar de glaslat op het raamkozijn aansluit.
- I - Raamkozijn
- II - Glaskraal
- III - Glas
*Alle afmetingen zijn aangegeven in millimeters
• Leiding – afmeting A +4 mm
• Stof – afmeting A
• Gewichtsbalk – afmeting A
Rolgordijnen MGS, MGII, MAXI
Meetinstructies Rolgordijn MG, MGS
Een lange en probleemloze werking van het raamluik hangt niet alleen af van de hoge kwaliteit van de afwerking, maar ook van de juiste montage en montage. Om het diafragma perfect te laten passen, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende hulptekeningen moeten strikt worden nageleefd.
Vastgebout - raamuitsparing
- A - BREEDTE RAAMUITSPARING Als de breedte van de uitsparing op alle punten niet gelijk is, moet de kleinste maat van de uitsparing genomen worden. 5 mm is de afstand die moet worden afgetrokken van de breedte van de raamuitsparing voor vrije installatie van het rolgordijn.
- B - WYSOKOŚĆ WNĘKI OKIENNEJ Als de hoogte van de uitsparing niet op alle punten gelijk is, moet de kleinste afmeting van de uitsparing worden genomen. 5 mm is de afstand die moet worden afgetrokken van de hoogte van de raamuitsparing voor vrije installatie van het rolgordijn.
Vastgebout - muur of plafond
- A - BLIND STOF BREEDTE
- B - BLINDHOOGTE
- C - BREEDTE RAAMNISSING
- D - HOOGTE VAN DE RAAMNISSING
Gebruik deze optie als je het rolgordijn aan de muur wilt bevestigen. We raden aan om de jaloezie ongeveer 8-10 cm breder en 8-10 cm hoger te maken dan de raamuitsparing, zodat er geen openingen zijn.
*Het bovenste mechanisme van het rolgordijn is ongeveer 8 cm hoog
*Alle afmetingen zijn aangegeven in millimeters
Dimensionaal algoritme
• Leiding – afmeting A +4 mm
• Stof – afmeting A
• Gewichtsbalk – afmeting A
Rolgordijnen voor kozijnen
Meetinstructies Rolgordijn MICRO
Een lange en probleemloze werking van het raamluik hangt niet alleen af van de hoge kwaliteit van de afwerking, maar ook van de juiste montage en montage. Om het diafragma perfect te laten passen, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende hulptekeningen moeten strikt worden nageleefd.
Geschroefd - raamuitsparing
Als u ongebruikelijke glaslatten heeft, bijv. "afgerond", geef deze dan bij de bestelling aan in het veld "Model"! wij maken voor u speciale geleidestrips die perfect aansluiten op het afgeronde oppervlak van de glaslatten. (zie foto hieronder)

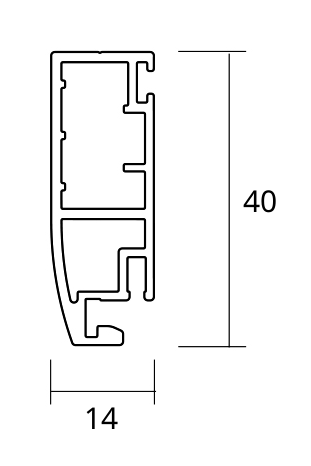

beglazing geleideprofielKLASSIEK
beglazing geleideprofielAFGEROND
- A - BREEDTE Dit is de breedte van het glas samen met glaslatten. (We meten op de plaatsen waar de glaslat aansluit op het raamkozijn).
- B - HOOGTE Dit is de breedte van het glas samen met glaslatten. (We meten op de plaatsen waar de glaslat aansluit op het raamkozijn).
- C - HULPAFMETING GLASBREEDTE
*Het MICRO rolgordijn werkt in het licht van het glas in de ruimte tussen de glaslatten. (Geef bij het nemen van de maat de derde hulpmaat op, dit is de breedte van alleen de glasopening, meet de maat van het glas ZONDER PAKKINGEN) we nemen alleen de maat van de GLASruit! dit zorgt voor een goede en vrije werking van het rolluik. De hulpmaat wordt gegeven in het extra veld onder de maatvoering.
- I - Raamkozijn
- II - glaslat
- III - Glas
*Alle afmetingen zijn aangegeven in millimeters
Terrasluifels
Meetinstructies Terrasoverkappingen
Een lange en probleemloze werking van het raamluik hangt niet alleen af van de hoge kwaliteit van de afwerking, maar ook van de juiste montage en montage. Om het diafragma perfect te laten passen, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende ondersteunende tekeningen moeten strikt worden nageleefd.

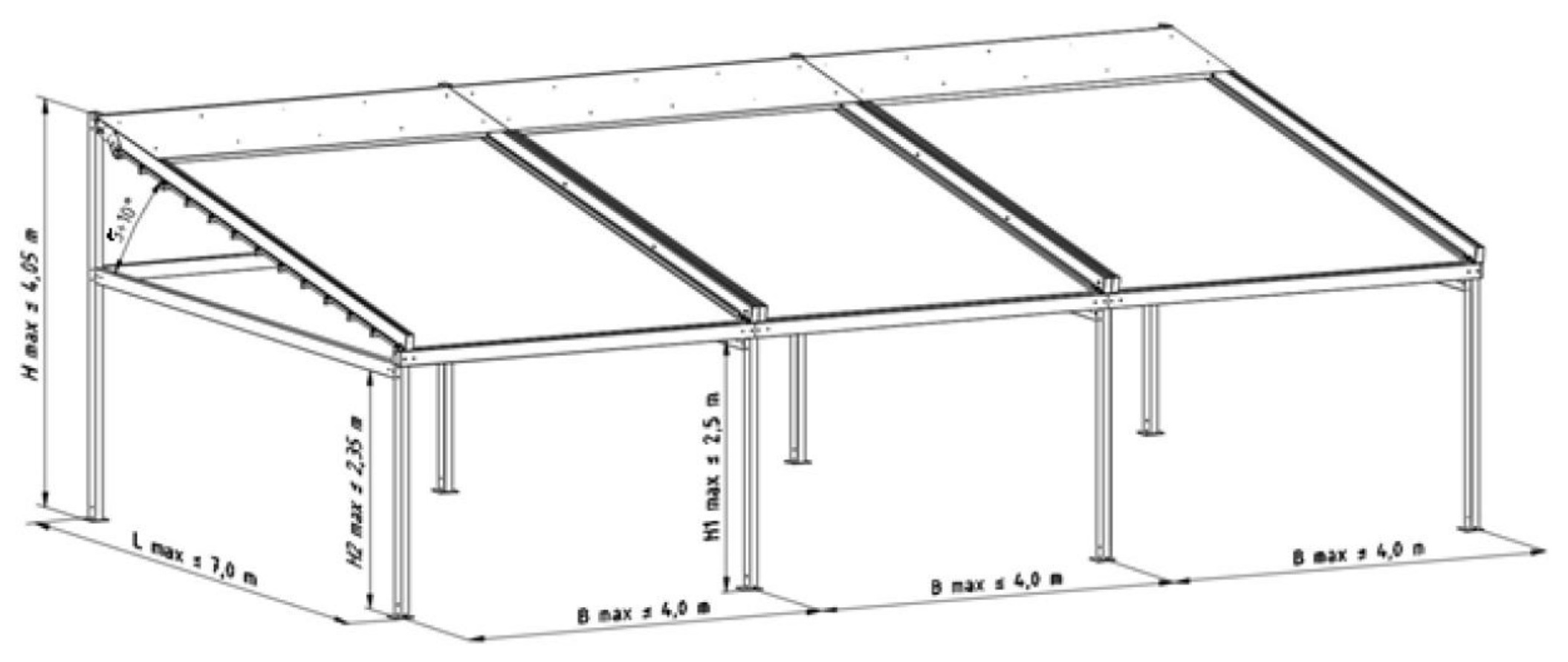

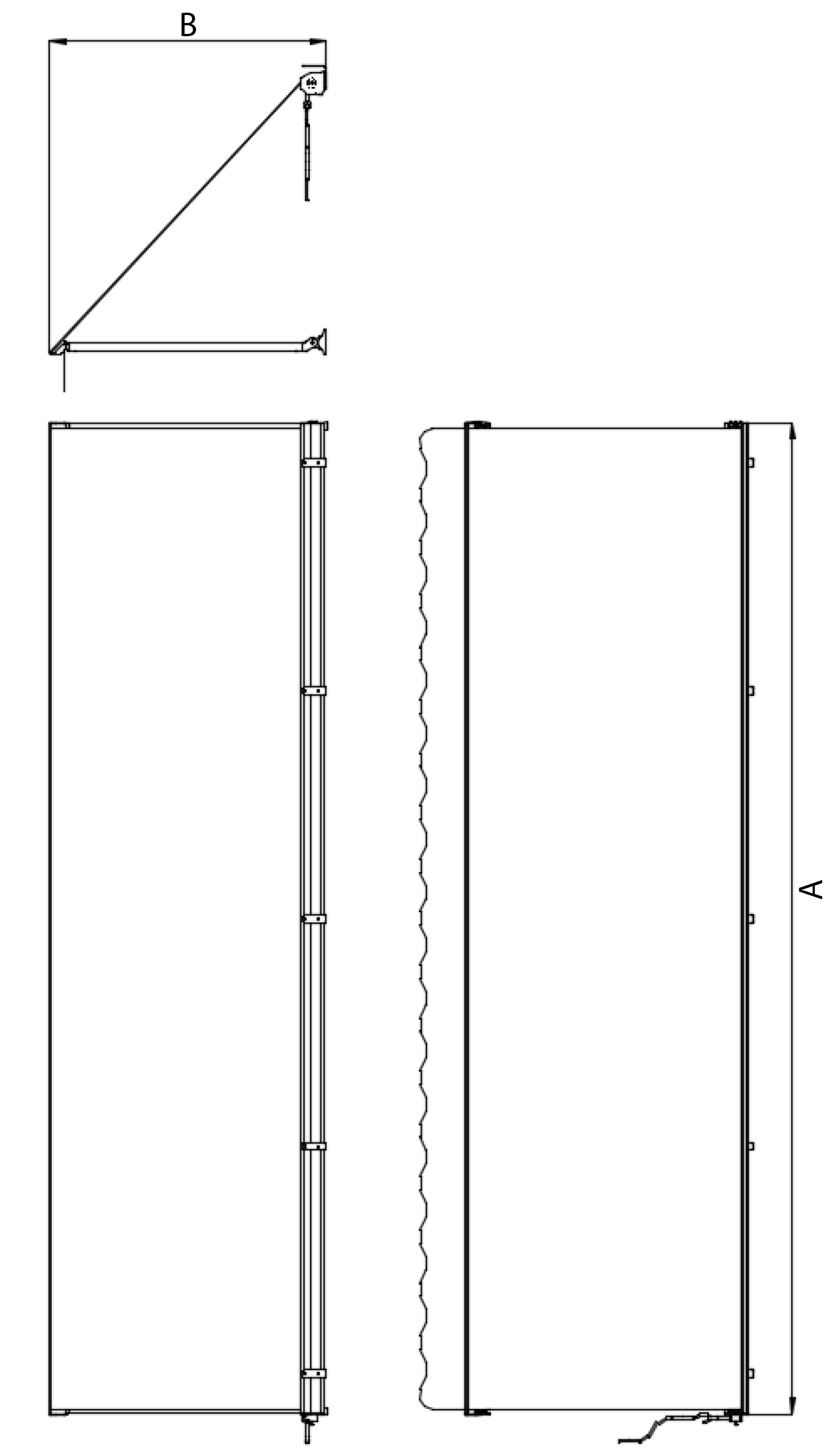

Terrasluifel - vooraanzicht
Terrasluifel - zijaanzicht- A - LUIFELBREEDTE
- B - LUIFELBEREIK

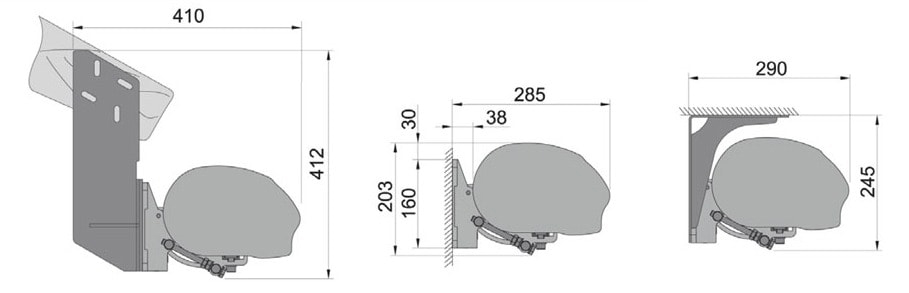

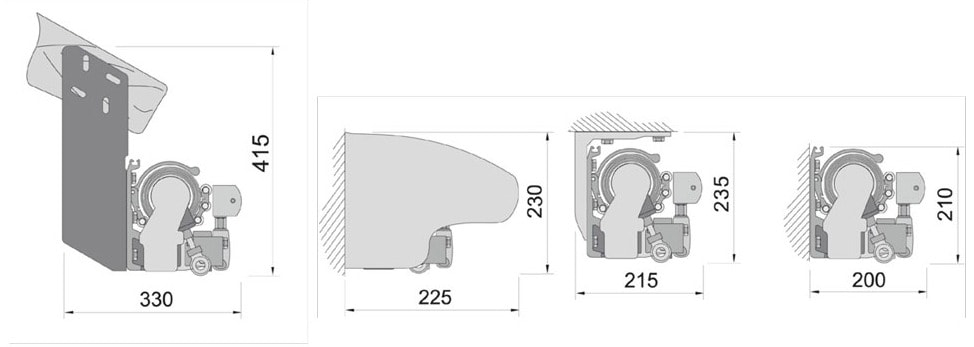

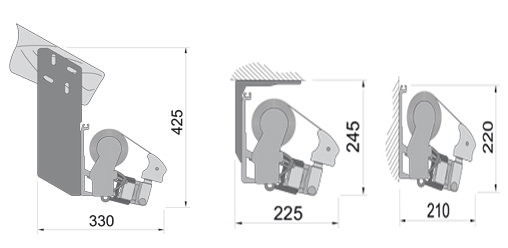

Maatvoering van de terrasoverkapping
PREMIUM buitenzonwering in de PALLADIO cassette
PREMIUM buitenzonwering zonder JAMAICA cassette
SILVER PLUS terrasoverkapping zonder cassette* Alle afmetingen zijn aangegeven in millimeters
Verticale Luifels
Verticale zonwering Fakro VMZ/VMB meetinstructie
De lange en probleemloze werking van de raamafdekking hangt niet alleen af van de hoge kwaliteit van de fabricage, maar ook van de juiste montage en montage. Om de opening perfect te laten passen, moet de gekozen locatie correct en zorgvuldig gedimensioneerd zijn.
De volgende hulptekeningen moeten strikt worden nageleefd.
We meten aan de buitenkant van het raam
- A - BREEDTE Dit is de breedte van de buitenste raamuitsparing.
- B - HOOGTE Dit is de hoogte van de buitenste raamnis.
- C1, C2, C3 - BREEDTE VAN ZICHTBARE FRAME-ELEMENTEN
*C1 en C2 zijn de breedte van de zichtbare kaderelementen in het zijdeel (C1<25mm, of C2<25mm - MONTAGE ONMOGELIJK!)
Gedetailleerde afmetingen van elektrische zonneschermen

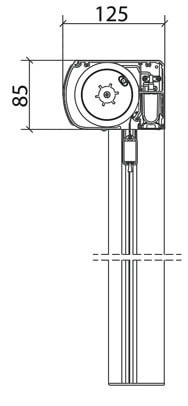

Cassette 85mm

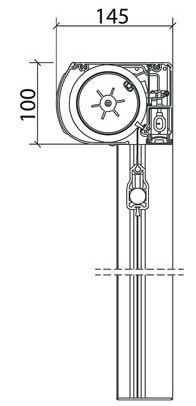

Cassette 100mm
Samengestelde gids
Standaard gids*Alle afmetingen zijn aangegeven in millimeters
Zorg ervoor dat u de juiste cassettemaat selecteert in het venster "Model" (85 mm cassette of 100 mm cassette). Anders is het niet mogelijk om de luifel te produceren.
Dakjaloezieën VELUX / FAKRO
Meetinstructies VELUX / FAKRO dakrolgordijnen
- 1. Wanneer u het VELUX / FAKRO-raam opent, vindt u in de rechter- of linkerbovenhoek van het raam een typeplaatje.
- 2. Typeplaatjes verschillen in locatie en uiterlijk, afhankelijk van het raammodel. Controleer het type en de maat zoals aangegeven op de zijkant.
- 3. Kies het juiste raamtype: FAKRO voorbeeld: 78x118 VELUX voorbeeld: GGL, MK08
- 4. Als er om wat voor reden dan ook geen typeplaatje op uw raam zit, meet dan de buitenmaat van de vleugel (breedte en hoogte) en neem contact op met onze adviseur die u zal helpen de maat van het raam te bepalen.
Gevelgordijnen
Meethandleiding Gevelgordijnen
De lange en probleemloze werking van de sluiter hangt niet alleen af van de hoge kwaliteit van de fabricage, maar ook van de juiste montage en montage. Om ervoor te zorgen dat de opening perfect past, moet de geselecteerde locatie correct en zorgvuldig gedimensioneerd zijn.
Het is absoluut noodzakelijk om de onderstaande hulptekeningen te volgen.
- A - Totale breedte van het gevelrooster
- B - Totale hoogte van het gevelrooster
De hoogte B moet worden opgegeven bij de doos, de afmetingen van de doos moeten worden geselecteerd volgens de onderstaande tabel:

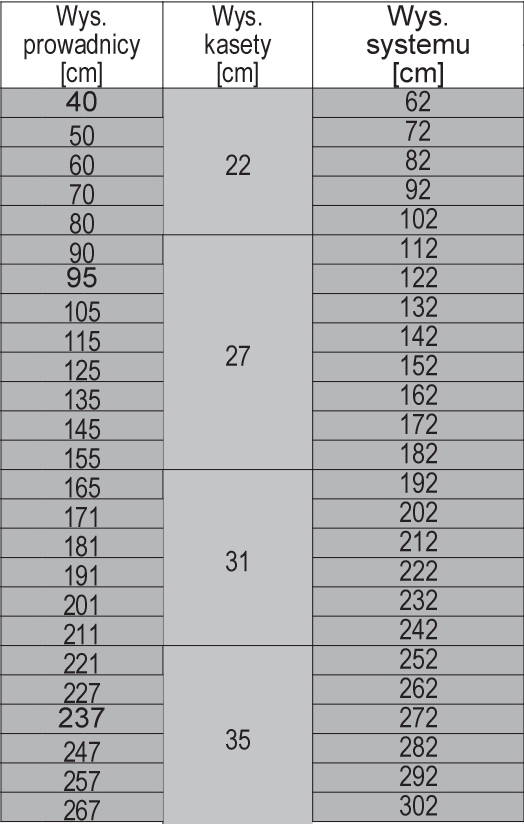

Rolluiken
Buitenrolluik gemonteerd aan de muur
Het op de gevel gemonteerde rolluik met SK, SK + MKT rechte geleiders is bedoeld voor het bouwen van een raamopening in buitenmuren van gebouwen, zowel gebruikt in gebouwen in aanbouw als in reeds bestaande gebouwen.
1. Raamuitsparing van voren gezien
2. Raamuitsparing vanaf de zijkant gezien

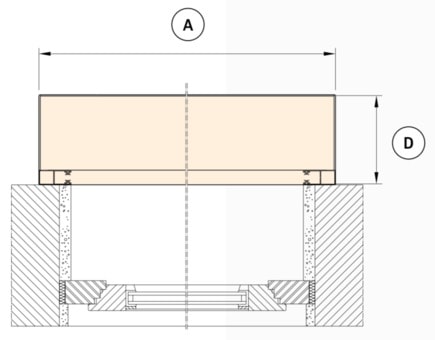

3. Raamuitsparing van bovenaf gezien- A - KASTBREEDTE (Deze maat dient ingevuld te worden in het veld "breedte" in onze configurator) Het is de totale breedte van het rolluik samen met de geleiders.
- B - ROLLUIHOOGTE (Deze maat moet worden ingevoerd in het veld "hoogte" in onze configurator) Het is de totale hoogte van het rolluik, de kast samen met de geleiders
- C - BREEDTE RAAMNISSING Als de breedte van de nis niet op alle punten gelijk is, moet de kleinste nismaat worden genomen.
- HOOGTE D - BOX Het is de hoogte van de box zonder de geleiders, de hoogte is afhankelijk van de totale grootte van het rolluik en de afmetingen variëren van 139 mm - 207 mm.
- E - RAAMNAPHOOGTE Indien de hoogte van de nis niet op alle punten gelijk is, dient de kleinste nismaat genomen te worden.
- F - GELEIDERBREEDTE Alle modellen geleiders hebben dezelfde breedte van 53 mm.
Het externe rolgordijn geïnstalleerd in de vensternis
De jaloezie wordt in een raamnis gemonteerd met hoekige of rechte geleiders. SK, SK + MKT is bedoeld voor een raamopening in raamnissen in zowel in aanbouw zijnde als reeds bestaande gebouwen.
1. Raamuitsparing van voren gezien
2. Raamuitsparing vanaf de zijkant gezien- A - BREEDTE RAAMUITSPARING (Deze maat moet worden ingevoerd in het veld "breedte" in onze configurator, rekening houdend met de afstand Z) Als de breedte van de uitsparing niet op alle punten gelijk is, moet de kleinste uitsparingsmaat worden genomen.
- B - VENSTERHOOGTE (Deze maat moet worden ingevoerd in het veld "hoogte" in onze configurator) Als de hoogte van de nis niet op alle punten gelijk is, moet de kleinste nismaat worden genomen.
- C - DIEPTE VAN DE RAAMNISSING De diepte van de vensternis is de afmeting waarmee rekening moet worden gehouden bij het selecteren van de maat van de doos, de afmetingen van de dozen variëren van 139 mm - 207 mm zie onderstaande tabel "afmetingen van dozen"
- D - HOOGTE VAN DE KAST Dit is de hoogte van de kast zonder geleiders, de hoogte is afhankelijk van de totale grootte van het rolluik en de afmetingen variëren van 139 mm - 207 mm, zie onderstaande tabel "afmetingen doos"
- E - GIDSBREEDTE Alle modellen geleiders hebben dezelfde breedte van 53 mm.
- Z - AFSTAND Dit is de afstand die moet worden afgetrokken van de breedte van de raamuitsparing om de jaloezie vrij te kunnen installeren. We trekken aan elke kant 2 mm af voor een totaal van 4 mm van de breedte van de uitsparing.

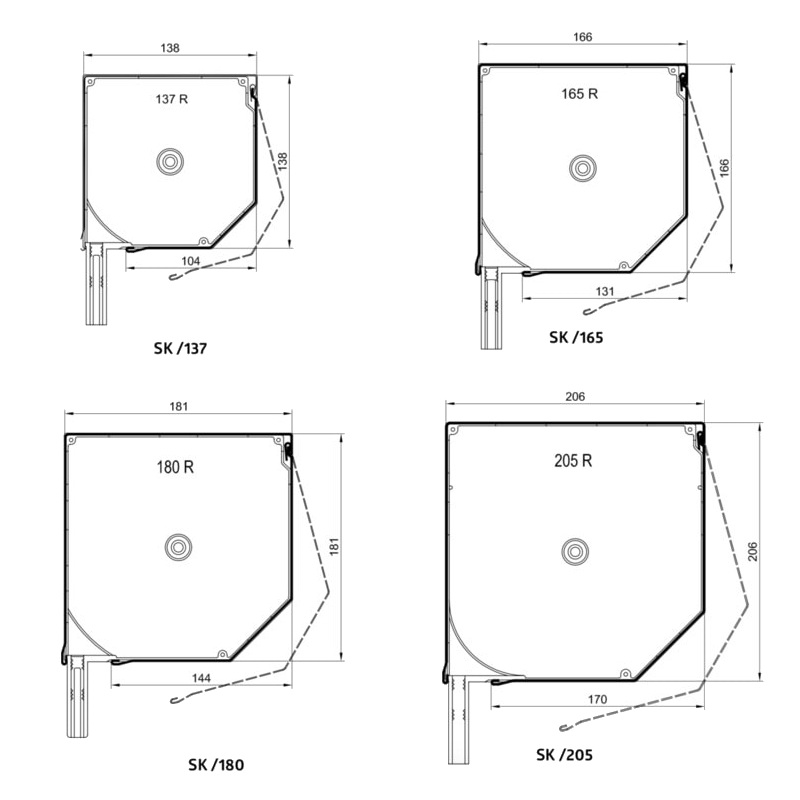

Dozen en zijdeksels
Maximale afmetingen van dozen
| TOTALE SLUITHOOGTE VOOR PROFIEL PA39 | |||||
|---|---|---|---|---|---|
| Type doos | De hoogte van de doos | De breedte van de doos | Rol SK | Roller SK met een motor | Wals SK + MKT |
| 137 | 139mm | 137mm | tot 1560 mm | tot 1440 mm | - |
| 165 | 167mm | 165mm | tot 2390 mm | tot 2280mm | tot 1500mm |
| 180 | 183mm | 180mm | tot 2950mm | tot 2790 mm | tot 2300mm |
| 205 | 207mm | 205mm | tot 4320 mm | tot 4050 mm | tot 2400mm |
*MKT - klamboe
Veranda luifels

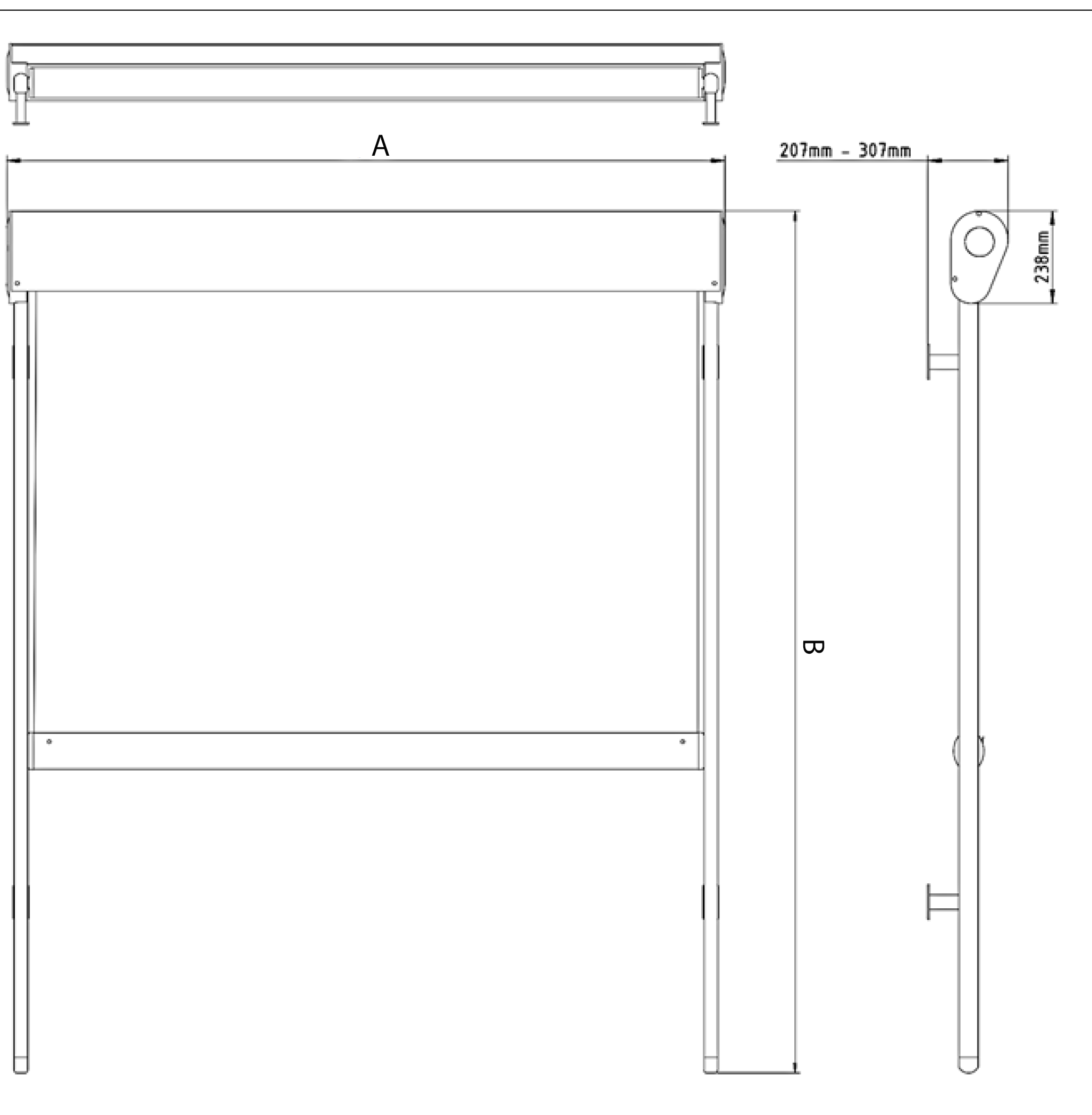

SCREEN buitenzonwering
Meetinstructies Rolhor Extern STANDAARD
De lange en probleemloze werking van de raamopening hangt niet alleen af van de hoge kwaliteit van de uitvoering, maar ook van de juiste pasvorm en montage. Om ervoor te zorgen dat de opening perfect past, moet de geselecteerde plaats correct en zorgvuldig gedimensioneerd zijn.
Draag strikt de onderstaande tekening in de hulp.
- A - BREED Dit is de breedte van het buitenraam.
- B - HOOG Dit is de hoogte van het buitenraam.
- C1, C2, C3 - BREDE ZICHTBAARHEIDS-ELEMENTEN IN APPARATUUR
* C1 en C2 is de breedte van de zichtbare elementen van het frame in het zijdeel.

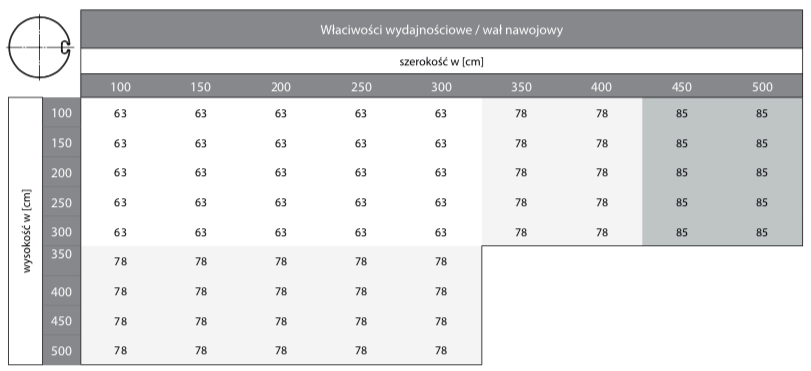

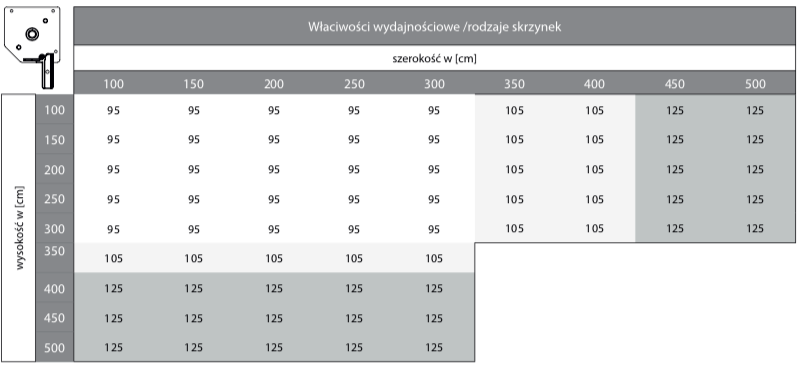

Technische data
| Prestatiekenmerken van het systeem | |
|---|---|
| Systeemafmetingen [mm] | Systeem eigenschappen |
| Hoogte van de brievenbus: 95/105/125 | Weerstand tegen wind [km/h]: 145 |
| Oppervlakte [m2]: 9/12/15 | Vermindering van zonnestraling [%]: 75 |
| Filtering van UV-stralen [%]: 8 | |
HEMA - Kist 95
Kast 95 - 45°
Kast 95 - 90°
Enkele gids
BodemrailHEMA - Kist 105
Borst 105 - 45 °
Borst 105 - 90 °
Tweedelige gids
BodemrailHEMA - Kist 125
Borst 125 - 45 °
Borst 125 - 90 °
Tweedelige gids
BodemrailKlamboes
Balkon luifels
Gordijnen
Meethandleiding De sluier in de ringen
Om ervoor te zorgen dat het gordijn perfect past, moet de gekozen plaats correct en zorgvuldig gedimensioneerd zijn.
Het is absoluut noodzakelijk om de onderstaande hulptekeningen te volgen.

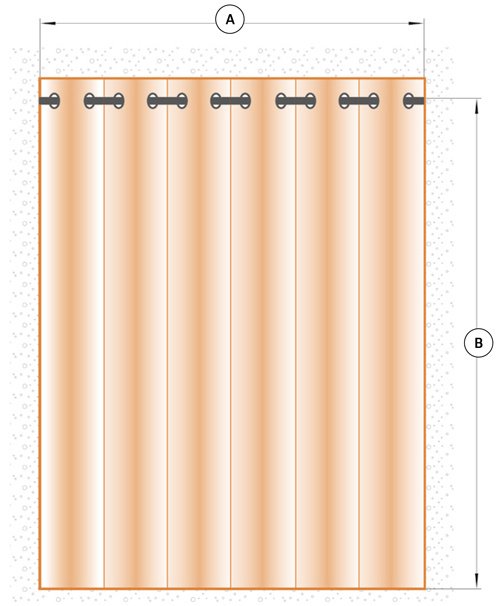

De sluier in de ringen
- A - BREEDTE De breedte van de gordijnroede = de breedte van de gekreukte stof
- B - HOOGTE De afstand van de bovenrand van de gordijnroede tot de vloer of vensterbank door 2 cm boven de cirkel toe te voegen, of 15-20 cm toe te voegen als u wilt dat het gordijn op de vloer komt te liggen.
- Ringdiameter 4 cm.
- Verstevigingsband 10 cm.
- De kleuren van de ringen: zilver goud
- Verzamelen 1: 2
* Alle afmetingen zijn aangegeven in millimeters
KNALL elektrisch gordijn
Maat A is de totale lengte van het systeem vanaf de motor tot het einde van het gordijn.
Als een rechte lijn in welke afmeting dan ook langer is dan 2,4 m, wordt deze in 2 gelijke delen verdeeld, de connector is bij de set inbegrepen.
