PlisségordijnenMeetinstructies (2SCK)

De lange en probleemloze werking van de raambekleding hangt niet alleen af van de hoge kwaliteit van de fabricage, maar ook van de juiste pasvorm en montage. Voor een perfecte pasvorm moet de gekozen locatie nauwkeurig en zorgvuldig worden opgemeten.
De volgende hulptekeningen moeten strikt worden nageleefd.

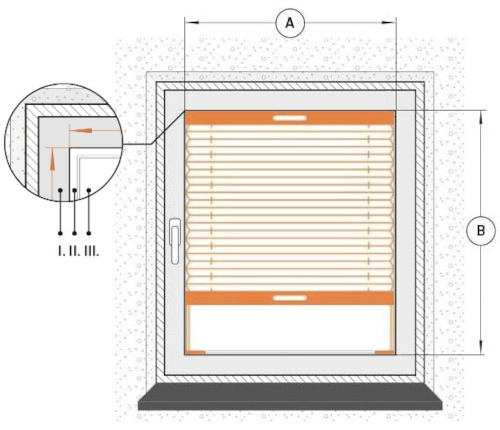

Montage tussen glaslatten
Montage tussen glaslatten
  • A - BREEDTEDit is de breedte van het zichtbare gedeelte van het glas.
  • B - HOOGTEDit is de hoogte van het zichtbare gedeelte van het glas.
  • I - Raamkozijn
  • II - Glazuurkraal
  • III - Glas

*Het plisségordijn werkt binnen het glasoppervlak, tussen de glaslatten. (Meet de afmetingen zonder de afdichtingen; meet alleen het glas!) Dit zorgt ervoor dat het plisségordijn correct en soepel functioneert.

Montage tussen glaslatten is van toepassing op de volgende typen plisségordijnen: 2SCK.

Montage op glaslatten
Montage op glaslatten
  • A - BREEDTEDit is de breedte van het glas inclusief de glaslatten.
  • B - HOOGTEDit is de hoogte van het glas inclusief de glaslatten.
  • I - Raamkozijn
  • II - Glazuurkraal
  • III - Glas

*Let er bij het opmeten op dat het plisségordijn de raamgreep niet hindert.

Montage op glaslatten is van toepassing op de volgende typen plisségordijnen: 2SCK.

Niet-invasieve montage op het raamkozijn
Niet-invasieve montage op het raamkozijn
  • A - BREEDTEDit is de breedte van het glas inclusief de glaslatten.
  • B - HOOGTEDit is de hoogte van het raamkozijn.
  • I - Raamkozijn
  • II - Glazuurkraal
  • III - Glas

*Let er bij het opmeten op dat het plisségordijn de raamgreep niet hindert.

Niet-invasieve montage op het raamkozijn is van toepassing op de volgende typen plisségordijnen: 2SCK, 1SCOW, 2SCOW.

*Alle afmetingen worden in millimeters weergegeven.
